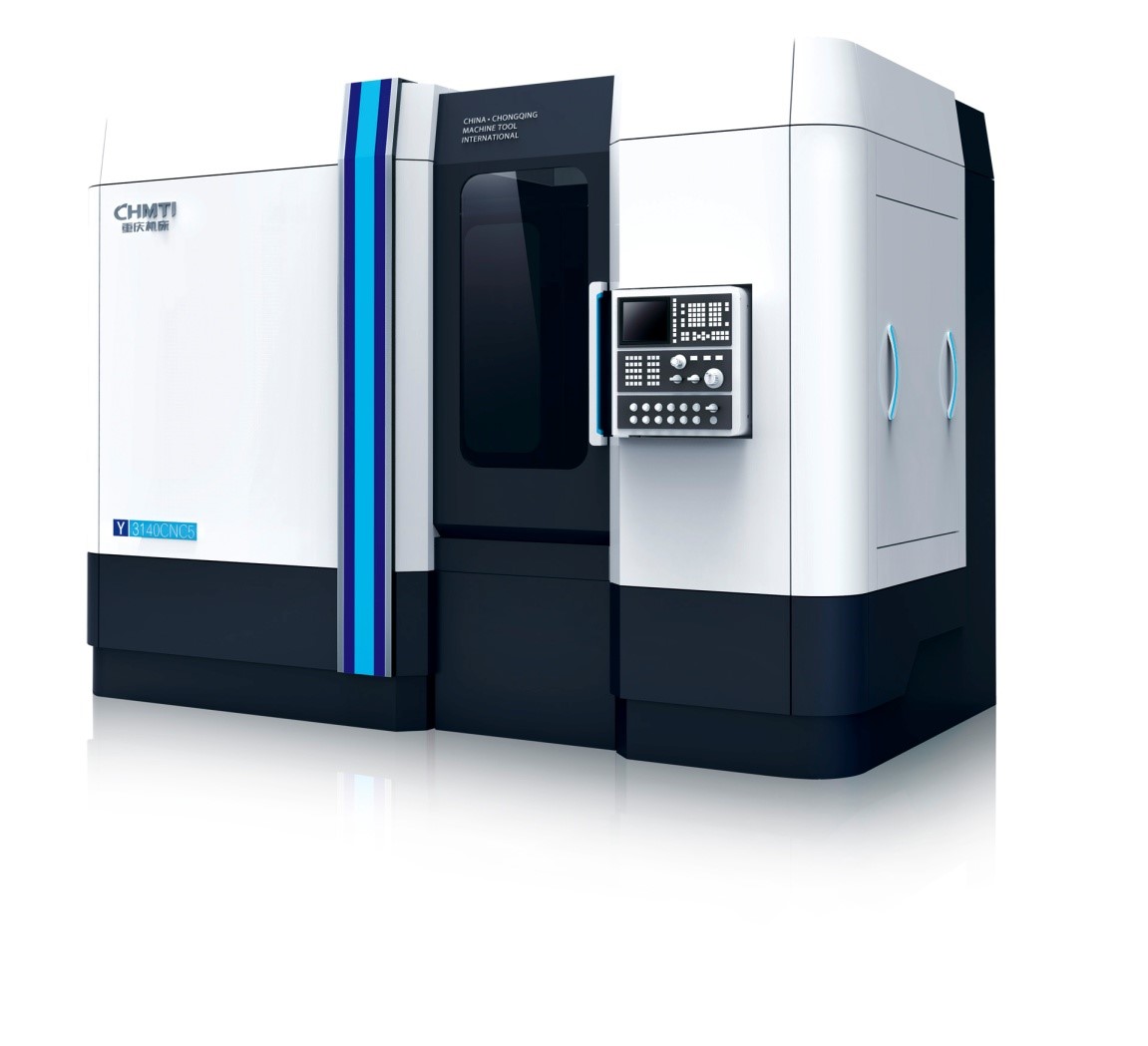

Зубофрезерний верстат з ЧПУ. Функції зубофрезерного верстата, включаючи прямозубі та косозубі циліндричні шестерні, черв’ячні колеса, зубчасті або злегка конічні шестерні, шліци і т. д. Цикл одного або декількох ходів (вибір фрезерування вгору або вниз). Автоматичний затискний оправочний механізм. Механізм автоматичного затиску заготовки. Повністю закрита робоча зона

Верстат для нарізки циліндричної зубчастої шестерні

ОСОБЛИВОСТІ:

• Надпотужний зубофрезерний верстат з ЧПУ моделі Y3140CNC6 з 6-осьовим управлінням.
• Кожна вісь руху приводиться в рух серводвигуном змінного струму.
• Індексація руху, компенсація диференціала і подачі ріжучих зубчастих коліс виконується за допомогою електронного редуктора.
• Оптимальна концепція конструкції, найкоротший приводний ланцюг і надійний метод приводу роблять машину компактної, високоефективної і надійної.
• Грунтуючись на принципі генеруючого методу, цей верстат призначений не тільки для виготовлення прямозубих і косозубих циліндричних зубчастих коліс, зубчастих вінців або злегка конічних зубчастих коліс, зубчастих коліс з меншим числом зубів і шліців, а також для фрезерування прямих або спіральних канавок одиночним індексованим методом.
• Машина може витримувати режим важкого різання з високим навантаженням і високою швидкістю різання.
• Швидкість різання черв’ячною фрезою з покриттям може досягати 120 м / хв.

Система управління ЧПУ

• Система управління ЧПУ: Siemens 840DSL
• Стандартний інтерфейс RS232C; програмування входу через комп’ютер
• Закрита електрична шафа оснащена кондиціонером ззаду ліворуч від машини

Гідравлічна система та система змащення

• Основні гідравлічні компоненти з Тайваню;
• Пристрій сигналізації рівня масла для гідравлічного та масляного бака з пристроєм охолодження масла;
• Прилад для автоматичного змащення BIJUR для централізованого змащення кульових гвинтів та основних направляючих
• час змащення та інтервал часу регулюються;
• Циркуляційне мастило для деталей трансмісії та підшипників;
• Повне та надійне змащення
• сигналізація виявлення несправностей.

Система охолодження

• Оснащений системою автоматичного видалення стружки, стружка подається в конвеєр стружки за допомогою охолоджуючої рідини під час різання і автоматично відокремлюється та видаляється транспортером стружки.

Захист

• Захистні двері відкриваються або закриваються вручну
• Повністю закрита робоча зона, щоб уникнути витоку стружки, охолоджуючої рідини та масляного туману;
• Прозоре вікно спостереження та підсвічування в робочій зоні
• Блокування дверей та запуску машини, машина не може запуститися, коли захисні двері відкриті.

 Документи що  надаються

• Інструкція з експлуатації (включає механічні, електричні та гідравлічні частини)
• Інструкція з експлуатації системи ЧПУ
• Сертифікат машини
• Перелік запасних частин

ОСНОВНІ ФУНКЦІЇ

• Функції зубофрезерного верстата, включаючи прямозубі та косозубі циліндричні шестерні, черв’ячні колеса, зубчасті або злегка конічні шестерні, шліци і т. Д.
• Цикл одного або декількох ходів (вибір фрезерування вгору або вниз)
• Автоматічний затискний оправочний механізм
• Механізм автоматичного затиску заготовки
• Повністю закрита робоча зона
• Колектор масляного туману
• Автоматичний транспортер стружки
• Запобіжний механізм на випадок негайного зворотного ходу колонки через відключення живлення або будь-якої несправності.
• Системна функція ЧПУ
• Система управління: Siemens 840DSL
• Дісплей: 10,4 “TET
• Електронні коробка передач: функція EGB
• Ручная регулювання сервоосі
• Окремий маховик для ручного регулювання
• Стандартний інтерфейс зв’язку: RS232 / RS585 / RS422
• Програмування параметрів
• Самодіагностіка системи
• Кондиціонер для електрошафи
• 220В / 60Гц підтримуюча розетка в електричній шафі
• Роздільні гідравлічні і циркуляційні системи мастила з індикацією температури масла
• Система охолодження масла
• Окрема централізована система змащення направляючих
• Регулювальні колодки для машини

Основні компоненти машини
