Вертикальний комбінований шліфувальний центр з ЧПУ. Високоточний вертикальний компаундний шліфувальний центр із ЧПК серії         MGKF74 має нову та компактну конструкцію, гарну жорсткість і практичність, що забезпечує високий ступінь єдності високої точності, високої швидкості та високої продуктивності. Ця серія шліфувальних машин може шліфувати внутрішній отвір, зовнішнє коло та торцеву поверхню в одній установці.

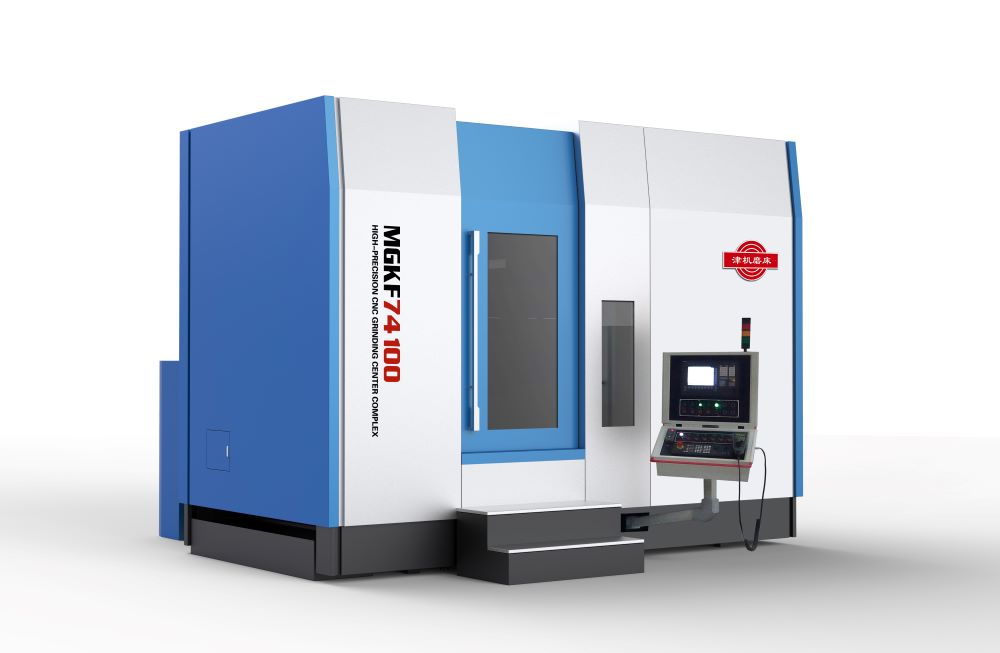

Вертикальний шліфувальний центр з ЧПУ серії MGKF74

Технічні рішення

Високоточний вертикальний компаундний шліфувальний центр із ЧПК серії         MGKF74 має нову та компактну конструкцію, гарну жорсткість і практичність, що забезпечує високий ступінь єдності високої точності, високої швидкості та високої продуктивності. Ця серія шліфувальних машин може шліфувати внутрішній отвір, зовнішнє коло та торцеву поверхню в одній установці. Вона має функції автоматичної зміни інструменту, автоматичного вимірювання заготовки та онлайн-динамічного балансування шліфувального круга , що забезпечує широкий діапазон обробки.

Компоновка верстата

Серія MGKF74 — це восьмиосьовий керований вертикальний шліфувальний центр, який використовує систему ЧПК Siemens.

Двома основними частинами цього верстата є станина та колона. Станина верстата об’єднана з передньою та задньою станинами. Колона розміщена на ній для поздовжнього переміщення. Каретка приводить у рух шліфувальну головку та турель для вертикального переміщення на колоні. Круглий робочий стіл розташований на передній частині станини для обертальний рух. Револьверна головка забезпечує постійну індексацію шліфувальної головки та оснащена автоматичною вимірювальною системою. Інструментальний магазин із чотирма станціями розташований з правого боку станини верстата, що забезпечує автоматичну зміну інструменту. Правка шліфувального круга розташована між циркулярним столом і інструментальним магазином . Електричний пристрій, гідравлічний пристрій і пристрій охолодження розташовані в задній частині верстата. Електричний блок керування закріплений перед правою стороною ліжка.

Таке оформлення має такі переваги:

1. Верстат приймає міжнародну передову форму макета, яка долає деформацію балок у портальному макеті , мінімізує поверхню з’єднання великих деталей, робить структуру великих деталей більш компактною, зменшує зв’язки встановлення та налаштування та робить загальний верстат більш жорсткий і стабільний Кращий, красивий зовнішній вигляд, невеликий простір .

Верстат в основному використовується для обробки та шліфування валів двигуна та деталей дисків. Він може обробляти такі матеріали, як титановий сплав, нержавіюча сталь і високотемпературні сплави. Верстат також можна використовувати для різних круглих дисків у підшипниках, формах, автомобілів, кораблів, локомотивів та ключових областей. Обробка деталей, таких як типи та шестерні.
