Компанія FFG DMC спеціалізується на виробництві високоефективних і продуктивних фрезерних обробних центрів і є світовим лідером у галузі інтелектуальних фабрик та рішень для промисловості 4.0.
Технічні особливості:
-
Станина верстату має занижений центр ваги та закріплений широкий стіл
-
Має напрямні ковзання лінійного закритого типу із захищеним профілем
-
Висока жорстка трикутна реберна конструкція мінімізує вібрацію та деформацію під час важкої механічної обробки
Переміщення по осях:
| Найменування параметру | Вісь Х | Вісь Y | Вісь Z | |||
| Переміщення | 1020мм (40.15″) | 520мм (20.47″) | 510мм (20.08″) | |||
| Швидкий хід | 36 м/хв | 36 м/хв | 30 м/хв | |||
| КГП | Діаметр | Ø40мм (1.57″) | Ø40мм (1.57″) | Ø40мм (1.57″) | ||
| Серводвигуни | Ведучий отвір | 12мм (0.47″) | 12мм (0.47″) | 10мм (0.39″) | ||
| Номінальна потужність | 1,8кВт | 1,8кВт | 3,0 кВт | |||
| Напрямна ковзання | Roller Guide | Roller Guide | Roller Guide | |||
| Відстань ковзання | 330мм (12.99″) | 640мм (25.19″) | 360мм (14.17″) | |||
| Захисний пристрій | Soft OT, Mech. Stopper | Soft OT, Mech. Stopper | Soft OT, Mech. Stopper | |||
Стандартна комплектація верстату:
- 10.4” TFT LCD кольоровий монітор
- Пульт ДК
- Лампа робочого світла
- Система охолодження: Об’єм бака = 400 л, 0.25кВт помпа
- Подвійний шнек видалення стружки
- Повністю закрита кабіна верстата
- Захищені напрямні
- Система змащення
- Вирівнювальні болти
Інструкції: користування, перелік основних компонентів, електро діаграма верстата
Технічні характеристики
| Характеристика | Одиниці вимірювання | Значення | ||||
| Переміщення | ||||||
| Переміщення по осі Х | мм | 1020 | ||||
| Переміщення по осі Y | мм | 520 | ||||
| Переміщення по осі Z | мм | 510 | ||||
| Відстань від поверхні столу до конуса шпинделя | мм | 150-660 | ||||
| Відстань від колони до центра шпинделя | мм | 525 | ||||
| Стіл | ||||||
| Розмір столу | мм | 1100х550 | ||||
| Максимальне навантаження на стіл | кгс | 700 | ||||
| Т-пази | 18Н8х125х4 | |||||
| Шпиндель | ||||||
| Максимальні оберти шпинделя | об/хв | 8000 | ||||
| Внутрішній діаметр підшипників шпинделя | мм | 70 | ||||
| Тип приводу | Ремінь | |||||
| Максимальний крутний момент шпинделя | Нм | 95,5 | ||||
| Інструментальний магазин | ||||||
| Тип конуса | BBT40 | |||||
| Штревель болт | 15° тип (PS-806-1,Nikken) | |||||
| Максимальний діаметр інструмента (через один) | мм | 80 [150] | ||||
| Максимальна довжина інструмента | мм | 300 | ||||
| Максимальна вага інструмента | кгс | 7 | ||||
| Метод зміни інструменту | Подвійна рука | |||||
| Вибір інструменту | Рандомно | |||||
| Час зміни інструменту (на сусідній) | с | 1,8 | ||||
| Об’єм інструментального магазину | шт | 24 | ||||
| Подачі | ||||||
| Швидкий хід по осях (X/Y/Z) | м/хв | 36/36/30 | ||||
| Швидкість подачі різання | мм | 1~15,000 | ||||
| Двигуни | ||||||
| Потужність двигуна шпинделя | кВт | 15/1 1кВт | ||||
| Потужність двигунів по осях (X/Y/Z) | кВт | 1.8/1.8/3.0 | ||||
| Потужність двигуна подачі МОР | кВт | 0,25 | ||||
| Потужність двигуна помпи змащення | кВт | 0,08 | ||||
| Габаритні розміри | ||||||
| Габаритні розміри (ДхШхВ) | мм | 2750х2189х2725 | ||||
| Вага верстату | кгс | 5700 | ||||
| Загальна споживча потужність | кВА | 27 | ||||
| Система ЧПК | ||||||
| Тип | Fanuc 0i-MF | |||||
- ID: 5447
- Стан: Новий

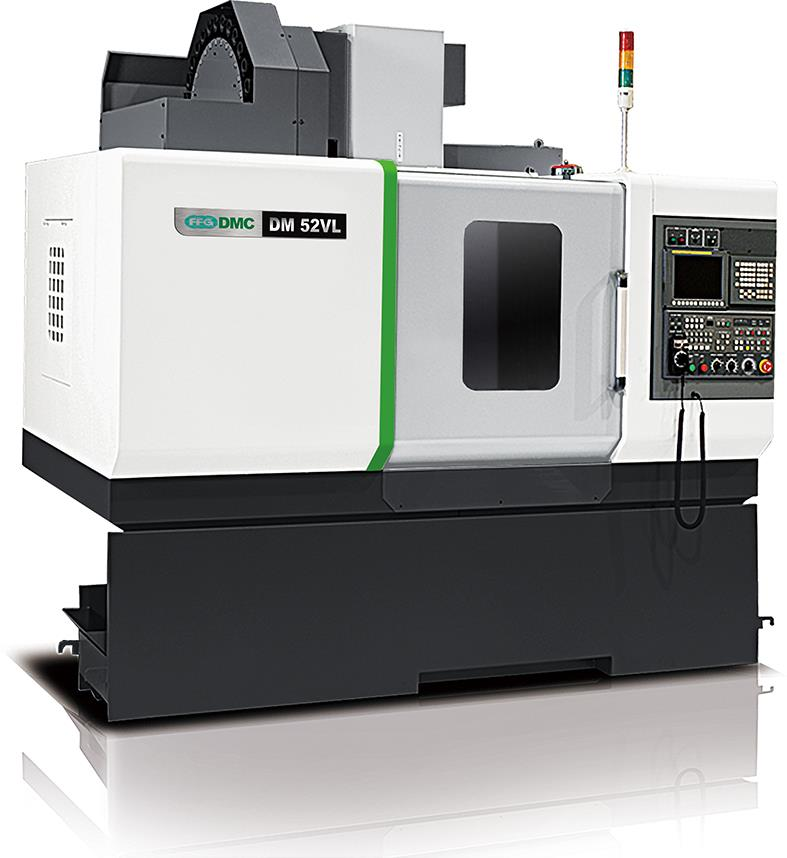

- Опис товару: Вертикальний фрезерний оброблювальний центр DMC DM 52VL
- Гарантійний термін: 5 - 10роки
