Верстати серії SL, відрізняються своєю високою жорсткістю та прискоренням, повністю підтримують стабільну роботу шпиндельної головки та привода високої потужності.
Дані переваги дають верстату змогу працювати з великими навантаженнями з високою якістю та точністю обробки, а високоточна полірована поверхня напрямних, дають змогу різати на великих швидкостях.
Для всіх каркасних елементів, була задіяна система аналізу жорстких механізмів – COSMOS.
За допомогою системи COSMOS, була спроектована посилена каркасна конструкція токарних обробних центрів серії SL.
Даний вид конструкції дає відмінну динамічну точність і поглинання вібрації під час швидкого різання, а внутрішні посилені ребра жорсткості є стійкими до деформацій та захищені від вологи і екструзії компонентів.
- Потужний 64-розрядний ЦП включає найшвидші процеси обчислення та сканування програм
- Повний огляд до 500 блоків і контроль високої швидкості та високої точності G05P10000 дозволяють контурувати швидкі та плавні рухи
- Повна графічна функція, включаючи імітацію прогону, перевірку траєкторії інструменту та графічне масштабування тієї самої координати
- 3 M-коди У тому самому рядку досягти найменшої паузи код-код для ефективності роботи
- Т-код і М-код В одному рядку Читається, наприклад, M6TX, TXM6 або TX M6
- Просте виправлення 3-рівневого стану тривоги на одній сторінці, відсутність незручностей при перегляді вперед і назад
- Програма Reserver доступна для адаптації картки флеш-пам’яті та підключення до Ethernet
- Висока сумісність з програмуванням управління Fanuc
- Функція однієї кнопки полегшує часто використовувані функції замість багатоетапної процедури
Технічні особливості:
|
Найменування |
Значення |
|
Центральний процесор |
64 бітний RISC |
|
Об’єм пам’яті |
500кВ |
|
Кількість завантажувальних програм |
1000шт |
|
Вибір розширеної системи координат заготовки (набори) |
48шт |
|
Попереднє налаштування системи координат заготовки (G92.1) |
+
|
|
Макс. набори змінних |
700 наборів |
|
Макс. кількість комплектів корекції інструменту |
99 комплектів |
|
Дисплей |
10,4-дюймовий кольоровий TFT LCD |
|
Кількість мов ЧПК |
17шт |
|
2D Графічна перевірка |
+ |
|
Режим передньої SD-карти |
+
|
|
Пам’ять USB 1/F |
+ |
|
Інтерфейс Ethernet |
+ |
|
NC-Провідник |
+ |
|
Експлуатація та вказівки щодо G-коду |
+
|
|
Сигналізація та керування параметрами |
+ |
|
Резервне копіювання даних NC (автоматично і ручний) |
+
|
|
Ручна команда швидкості (перевірка програми вручну). |
+
|
|
NAVI-LATHE |
+ |
|
Гвинтова інтерполяція (G 17 ~G 19+G02/G03) |
+
|
|
Циліндрична інтерполяція (G07.1/G107) |
+
|
|
Полярна інтерполяція координат (G 12.1 /G 13.1) |
+
|
|
Зняття фасок кутів / Заокруглення кутів / Геометрія |
+ |
|
Команда «Лінійний кут». |
+
|
|
Багатозахідна нарізка різьби |
+
|
|
Зняття фаски готової форми (G71 / G72) |
+
|
|
Цикл різання різьблення / цикл різання глибокого отвору |
+
|
|
Вимірювання довжини інструменту з простою рукояткою |
+
|
Технічні характеристики
| Найменування | Одиниці виміру | Значення |
| Максимальний встановлюваний діаметр над станиною | мм | 530 |
| Максимальний встановлюваний діаметр над напрямними | мм | 350 |
| Максимальний обробний діаметр | мм | 280 |
| Максимальна довжина обробки | мм | 380 |
| Розмір затискного патрона | дюйм | 8’’ 3х кулачковий гідравлічний |
| Прохідний отвір шпинделя | мм | 52 |
| Максимальна швидкість обертання шпинделя | об/хв | 5000 |
| Потужність двигуна шпинделя | HP | 17 |
| Крутний момент шпинделя | Нм | 202 |
| Конус шпинделя | тип | А2-6 |
| Переміщення по осі Х | мм | 195 + 5 |
| Переміщення по осі Z | мм | 435 |
| Прискорені переміщення по осях Х/Z | м/хв | 36/36 |
| Робочі переміщення по осях Х/Z | м/хв | 10/10 |
| Тип інструментального магазина | тип | VDI30/ER25 |
| Потужність двигуна приводного інструмента | кВт | 3,7/5,5 |
| Максимальні оберти приводного інструмента | об/хв | 5000 |
| Кількість інструментів в верстаті | шт | 12Т |
| Час зміни інструмента (на сусідній) | с | 0,52 |
| Розмір зовнішнього діаметра інструмента | мм | 20 |
| Розточувальний хвостовик | мм | 32 |
| Точність позиціонування | мм | 0,01 |
| Точність повторюваності | мм | ±0,003 |
| Об’єм бака МОР | л | 200 |
| Споживча потужність верстата | кВА | 25 |
| Габаритні розміри верстата (ДхШ) | мм | 2450х1500 |
| Вага верстата | кг | 4000 |
- ID: 5372
- Стан: Новий

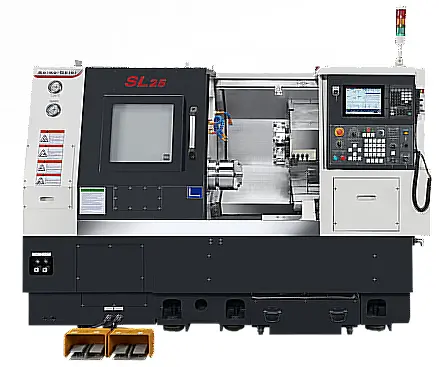

- Опис товару: Токарний верстат з ЧПК Akira-Seiki SL25MC
- Гарантійний термін: 5 - 10роки
