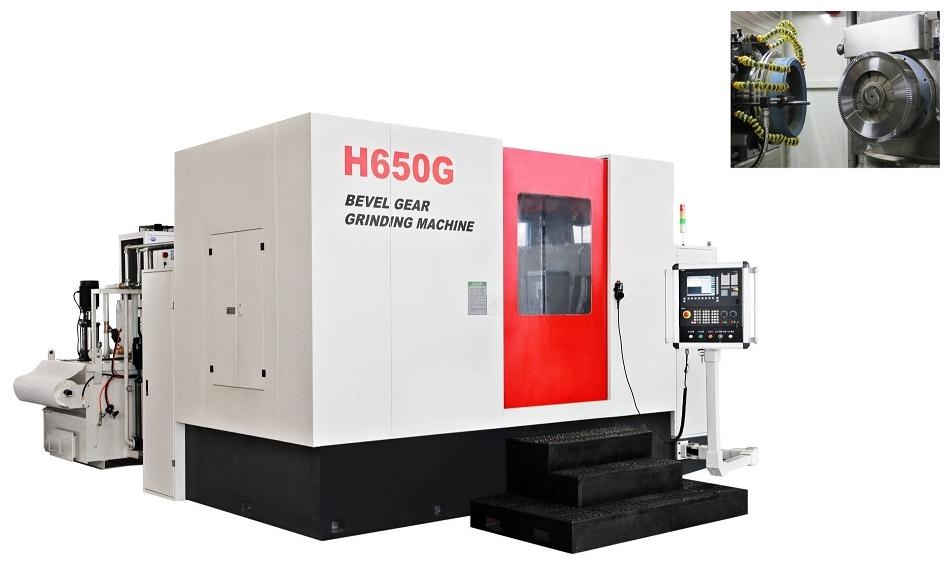

Спіральна конічна шліфувальна машина з ЧПК.  Ексцентриковий шліфувальний механізм оснащений шпинделем шліфувального круга для високоефективного шліфування зубчастих вінців Formate.

Несуча частина машини має симетричне розташування з чудовою стабільністю. Вісь Y приводиться в дію за допомогою подвійних ходових гвинтів, щоб отримати кращі динамічні характеристики.

Опис:

1. H650G — це 7-осьова спіральна конічна зубчаста шліфувальна
машина з ЧПУ з 5-осьовими одночасними рухами.
2. H650GA — це 8-осьова спіральна конічна зубошліфувальна
машина з ЧПУ з одночасними рухами по 5 осях. Ексцентриковий
шліфувальний механізм оснащений шпинделем шліфувального
круга для високоефективного шліфування зубчастих вінців Formate.
3. Несуча частина машини має симетричне розташування з чудовою
стабільністю.
4. Вісь Y приводиться в дію за допомогою подвійних ходових
гвинтів, щоб отримати кращі динамічні характеристики.
5. Робочий шпиндель використовує технологію прямого приводу з
високою точністю індексації.
6. Машина характеризується компактною структурою машини,
легким утриманням роботи, високою ефективністю обробки та
стабільною продуктивністю.
7. На машині обладнано незалежну систему фільтрації шліфувальної
олії та ефективний пристрій для видалення масляного туману.
8. На верстаті встановлено систему керування ЧПК Siemens 840DSL.
9. На цьому верстаті можна виконати автоматичне налаштування
інструменту та автоматичний розподіл запасів.

Додаткове обладнання
Кріплення
Шліфувальний круг
Перехідник
Пристрій автоматичної настройки інструменту
Пристрій балансування шліфувального круга

Характеристики:

H650G/H650GA
Макс. діаметр роботи 650мм
Макс. модуль роботи 18мм
Макс. глибина зуба 35мм
Макс. ширина профілю зуба 115мм
Кількість зубів 1~200
Екстремальне співвідношення 1:200
Робоча точність DIN5
Діаметр шліфувального круга 7.5~18 inch
Швидкість шпинделя шліфувального
круга 0~2400об/хв
Діаметр робочого шпинделя на
великому кінці Φ152.4мм
Конус отвору робочого шпинделя 1:16
Довжина наскрізного отвору
робочого шпинделя 480мм
Швидкість роботи шпинделя 0~90об/хв
Кут повороту робочого столу -5~90°
Швидкість обертання робочого столу 0~5об/хв
Габаритні розміри (Д x Ш x В) 4500x4700x3100мм
Вага верстата 29000кг
Площа для підлоги (Д х Ш) 6000×7500мм
